Полимочевина Huntsman Экстраплан 503

ЭКСТРАПЛАН 503
Напыляемое эластомерное изолирующее покрытие на основе поликарбамида (полимочевины)

ТУ 5772-081-10861980-2006

Описание и основные свойства

Высококачественная двухкомпонентная высокореакционная система, предназначенная для нанесения полимочевинных (поликарбамидных) эластомерных защитных покрытий, обладающих повышенной эластичностью.

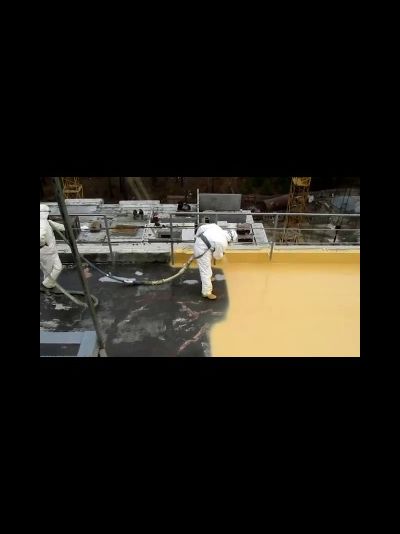

Нанесение покрытия производится методом безвоздушного напыления под высоким давлением с помощью специального оборудования – дозаторов высокого давления с раздельной подачей компонентов.

• Состав системы и свойства покрытия полностью соответствуют определению «чистая, подлинная полимочевина» Ассоциации Развития Полимочевины (PDA) (США).
• Высокая прочность и эластичность сохраняются в широком диапазоне температур в течение срока эксплуатации покрытия (долговечность >25 лет согласно заключения НИИМосстрой).
• Повышенная стойкость к климатическим воздействиям, стабильность цвета и устойчивость к пожелтению от воздействия УФ-излучения
• Не содержит органические растворители, пластификаторы и катализаторы
• Система может наноситься на поверхности любой геометрии. Особенно рекомендуется нанесение на горизонтальные и наклонные поверхности, а также при совместном применении с геотекстилем, прочими неткаными и ткаными армирующими материалами
• Отсутствие швов, превосходные изолирующие свойства, высокая износостойкость, устойчивость к агрессивным средам низкой и средней концентраций, высокая гидролитическая стойкость
• Возможность применения в условиях высокой относительной влажности воздуха (до 98%) и низких (до -20°С) температур
• Широкий температурный диапазон эксплуатации покрытия ( от -60°C до + 200°С).

* – устойчивость к изменению оттенка цвета при воздействии прямых солнечных лучей / УФ-излучения увеличена в среднем в 10 раз по сравнению с существующими «ароматическими» полимочевинными системами.

Основные области применения

Система Экстраплан 503 применяется для напыления высококачественных бесшовных эластомерных наружных и внутренних изолирующих покрытий на жесткие и эластичные вспененные материалы, а также на бетон, металл, композиты, дерево.

Основные области применения эластомерных покрытий на основе Экстраплан 503:

• защитная облицовка пенополиуретановой теплоизоляции (ППУ / PIR), прессового и беспрессового пенополистирола (EPS), строительных материалов и изделий, содержащих асбест
• устройство новых и ремонт старых кровельных покрытий из листовых и рулонных битуминозных материалов, а также ПВХ- и ЭПДМ мембран.
• изготовление гидроизоляционных матов на основе геотекстиля и прочих нетканых и тканых материалов
• гидроизоляционная облицовка земляных инженерных сооружений (котлованов, каналов, искусственных водоемов и пр.) в сочетании с армирующими неткаными материалами
• гидроизоляция фундаментов, балконов, террас, галерей (в том числе, под последующую облицовку)
• гидроизоляция гидротехнических сооружений и их элементов
• антикоррозионная защита и гидроизоляция прочих бетонных и металлических конструкций, изделий, фасонных элементов и т.п.
• изоляционная облицовка сооружений и малых архитектурных форм, элементов декора в тематических парках, зонах отдыха, зоопарках и т.д.
• … и многие другие области применения

Рекомендации по применению

Требования к свойствам и подготовке защищаемой поверхности

В общем виде, любая поверхность для нанесения покрытия должна иметь однородную структуру, быть чистой, сухой, свободной от пыли, участков стойких загрязнений, следов масел, жиров, смазок, легко отслаивающихся и крошащихся участков старого покрытия и прочего, что может ухудшать смачиваемость поверхности и препятствовать нормальной адгезии.

Для очистки и обезжиривания защищаемых поверхностей применяются: обработка водой и паром под высоким давлением, органические растворители и смывки, ручная и струйная абразивная очистка, ополаскивание деионизированной водой и т.д.

Для пористых поверхностей, таких как бетон, кирпичная кладка и прочие минеральные впитывающие поверхности, требуется абразивная обработка (струйная, шлифование, фрезерование) с последующим вакуумным удалением пыли и предварительное грунтование (Праймер 1101, Праймер 111, Праймер 112, Праймер 204 или Праймер 205).

Выбоины, каверны, сколы, трещины и т.п. должны быть заполнены правильно подобранными шпатлевочными ремонтными составами.

Для повышения адгезионных свойств таких поверхностей как битуминозные кровельные рулонные материалы, покрытия на основе синтетических смол, стеклопластики и т.п. рекомендуется применять грунтовку Праймер 1103.

Для обеспечение необходимой адгезионной связи между полимочевинным гидроизоляционным слоем и литыми или катаными асфальтобетонами рекомендуется применять специальную битумно-полиуретановую грунтовку Праймер 510.

Специфика подготовки металлических (стальных) поверхностей для напыления эластомерного защитного покрытия в большинстве случаев заключается в абразиво- струйной обработке до степени очистки 1 по ГОСТ 9.402 (или Sa 2,5 (Near White Metal) (по ISO 8501-1, SIS 055900, BS 7079:A1), или SP 10 по SSPC, или 2 по NACE), степени шероховатости Rz > 60 мкм (определяется инструментально или с помощью компараторов по EN ISO 8503-2 (или ГОСТ 25142) с последующей продувкой поверхности чистым сухим сжатым воздухом. Степень запыленности поверхности после продувки проверяется с помощью липкой ленты по EN ISO 8502-3 (соответствие шкалам 2 или 3).

Также металлические поверхности должны быть протестированы на наличие водорастворимых солей (в основном хлоридов (Cl-) и сульфатов (SO4 2-)) (<10 мг/см2) и присутствие соединений, дающих «кислую реакцию» (pH<5) (DIN-Technical report 28).

Выбор грунтовок для металлических поверхностей определяется проектной системой покрытия, соответствующей требуемым условиям эксплуатации. В ряде случаев допускается напыление покрытия непосредственно на подготовленную металлическую поверхность.

Напыление на пенополиуретановую/ пенополиизоциануратную (ППУ/PIR) жесткую пену как правило не требует предварительного грунтования, однако при наличии локальных дефектов или повреждений внешнего интегрального слоя (корки) жестких пен, а также если по каким-либо причинам отсутствует возможность их выявления, рекомендуется нанесение промежуточного слоя полиуретановой гидроизоляционной мастики Эластоплан 1101 перед нанесением полимочевинного покрытия.

Внимание ! Для обеспечения хорошей межслойной адгезии при нанесении нового слоя полимочевинного покрытия на старый, особенно при стыковании кромок захваток («дневной шов»), рекомендуется использовать специальную адгезионную грунтовку Праймер 509. Внимание ! Выбор грунтовки из ассортимента компании Хантсман-НМГ определяется системой покрытия и зависит от конкретных условий применения. За дополнительной информацией обращайтесь к технико-коммерческим представителям компании.

Требования к условиям применения

Благодаря особенностям химических свойств и технологии применения системы полимочевинных покрытий Экстраплан могут применяться в широком диапазоне температур и влажности окружающего воздуха и поверхности. Ограничения применения в данных условиях могут быть связаны, в основном, с техническими параметрами применяемого оборудования.

Температура поверхности основания и окружающего воздуха в зоне проведения работ: от -15°С до +25°С

Внимание ! Температура поверхности основания должна быть выше измеренной точки росы минимум на 3°С.

Относительная влажность воздуха: < 98 % (при напылении на металл - <90%). Рекомендуемые параметры регулировки оборудования при напылении

Внимание ! Для обеспечения стабильной работы оборудования и получения высококачественного покрытия необходимо правильно выбирать режимы нагрева и давления подачи компонентов с тем, чтобы обеспечить их равномерную подачу в камеру смешивания. Правильный выбор регулировок оборудования позволяет избежать возникновения кавитации (пульсации давления) в питающих трактах оборудования, обеспечить надлежащее смешивание компонентов и тем самым предотвратить образование дефектов на покрытии и преждевременный износ деталей и узлов оборудования.

Для дозатора высокого давления Graco Reactor E-XP II:

1. Т (°С) подающих шлангов: +70°С - +80°С
2. Т (°С) комп. «1» (поли) («синий» шланг, «В»): +70°С - +80°С
3. Т (°С) комп. «2» (изо) («красный» шланг, «А»): +70°С - +80°С
4. Т (°С) предварительного подогрева компонентов: +30°С - +40°С
5. Давление подачи компонентов: не менее 150 bar (2200 psi (см. показания манометров на трактах подачи компонентов)). Рекомендуемый диапазон: 150 – 210 bar
6. Для «пистолетов»-распылителей Fusion AP рекомендуются смесительные камеры AF 2929/4242 с наконечниками FT 0438 / 0638 и фильтры 40 mesh.

Гигиеническая характеристика

После полного отверждения покрытия на основе Экстраплан являются абсолютно безопасными и допущены к эксплуатации в качестве универсального долговечного изолирующего покрытия для промышленных, жилых и общественных зданий и сооружений, транспортного строительства, антикоррозионной защиты и т.д.

Общие меры безопасности

Экстраплан 503 не содержит легковоспламеняющиеся компоненты. При проведении работ запрещается курить, использовать неисправное электрооборудование, открытый огонь. Персонал, работающий с системой, должен быть обеспечен спецодеждой, защитными очками (масками, респираторами), защитными перчатками и проинструктирован о мерах безопасности.

В зависимости от условий применения системы рабочая зона должна быть обеспечена хорошей естественной или принудительной вентиляцией. Не допускать попадания компонентов системы на открытые участки кожи, в глаза и рот. При попадании компонентов системы в глаза необходимо промыть их большим количеством воды и немедленно обратиться к врачу. При попадании компонентов системы на открытые участки кожи необходимо удалить загрязнение ватным тампоном и промыть загрязненное место теплой водой с мылом.

Утилизация твердых и жидких отходов осуществляется в соответствии с требованиями действующего законодательства.

Условия транспортировки и хранения

Условия транспортировки и хранения системы должны отвечать требованиям ГОСТ 9980.5. Перевозка компонентов системы осуществляется всеми видами транспорта крытого типа. Перевозку и хранение следует осуществлять при температурах не ниже +5°С и не выше +30°С.

Возможные увеличение вязкости и частичная кристаллизация компонентов системы при температурах ниже 0°С не приводят к необратимому изменению свойств и ухудшению качества системы. После транспортировки или хранения при отрицательных температурах компоненты системы следует выдержать в теплом сухом помещении перед применением.

Открытую упаковку с остатками компонентов системы хранить для последующего применения ЗАПРЕЩАЕТСЯ !

Гарантийный срок хранения – 6 месяцев с даты изготовления (в сухом отапливаемом помещении в закрытой оригинальной упаковке)
